Retour de révision de la cabine Leslie 760 du studio.
Les orgues Hammond sont souvent associés à une cabine Leslie.
Lorsque l’orgue Hammond L100P du studio est parti en révision, la Leslie 760 du studio avec sa pédale Combo Preamp II l’ont naturellement suivi.
Quelques rappels pour les néophytes
Don Leslie a créé cet ampli à haut-parleurs tournants afin de recréer pour son orgue Hammond l’ampleur des sons d’orgues à tuyaux des églises.
Il fonde sa société en 1940.
Le haut-parleur de basses est dirigé vers le bas à travers un tambour rotatif.
Le haut-parleur d’aigus est dirigé vers le haut de la cabine à travers une trompette rotative
Les hauts parleurs peuvent fonctionner à l’arrêt et ont deux vitesses de rotation, la lente appelée chorale et la rapide appelée trémolo.
Les trompes aigües tournent plus vite que le tambour de graves.
Ses premiers modèles dont les fameuses 122 et 147 avaient une amplification à lampes.
La Leslie 760 produite dans les années 70 a une amplification à transistors plus puissante avec réglage séparés des graves et des aigus à l’aide d’un tournevis.
L’ampli conçu pour être piloté directement depuis l’orgue utilise une connectique Amphenol pouvant aller de 6 à 11 points selon les modèles.
La Leslie 760 utilise une prise 9 points.
Elle est connectée à sa pédale Combo Preamp II, boîtier avec volume, tonalité, commandes de rotation des haut-parleurs et deux entrée jack.

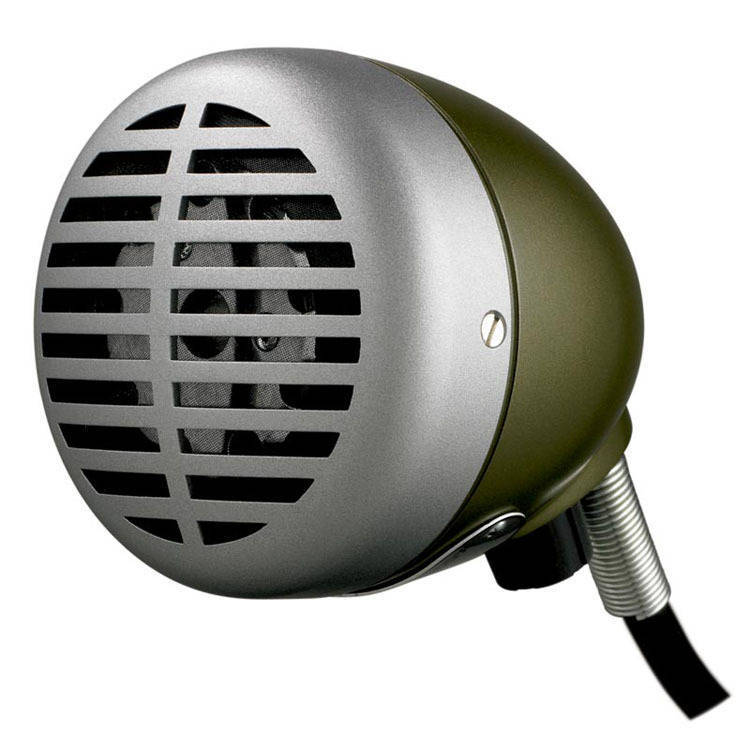

Ces entrées jack permettent d’y brancher tout type d’instrument, orgue, Fender Rhodes, synthétiseur, guitare, micro green bullet (micro harmonica) etc..
La révision
Initialement achetée avec l’ampli en panne, un ampli à lampe avait été monté dedans en plus.
Tel qu’il était monté et avec le réglage de la pédale Combo, il drivait trop vite.
La cabine est revenue à sa configuration initiale avec son ampli d’origine.
- Recapage complet
- Réparation de la pédale combo
- Décâblage ampli tube
- Recâblage module d’origine
- Réparation de l’alim de l’ampli
- Réparation de l’ampli des graves
Parmi les pédales d’effet du studio, La Rotosphere Mk I de Hughes et Kettner simule le fonctionnement d’une cabine Leslie.
